LED日光灯光扩散膜

详细说明

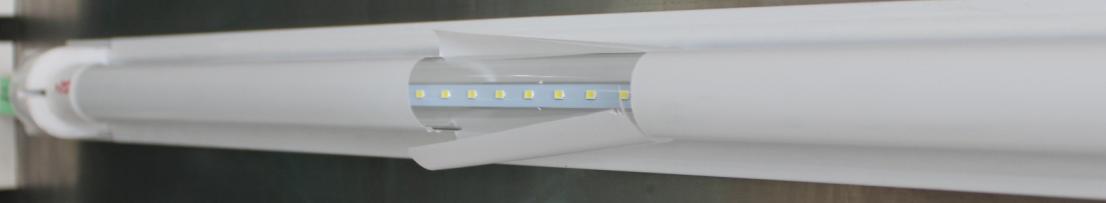

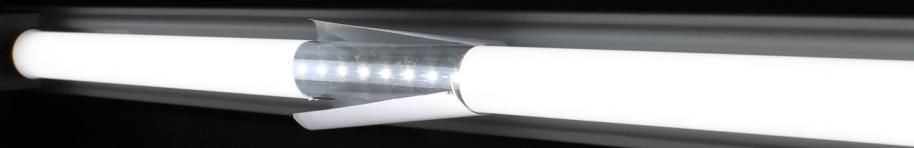

1、使用范围:

本产品应用于LED玻璃灯管的套管工程, 主要是扩散点光源、标识产品起绝缘作用,保护玻璃破裂不造成危害。

相对原来的PC灯罩具有价格便宜、长时间使用不会发生弯曲,散热效果好,扩散和透光率性能优秀。

2、套管尺寸及收缩率标准:

灯管规格

内径

折径

厚度

横向收缩

纵向收缩

(mm)

(mm)

(mm)

(mm)

(%)

(%)

T8(26.0±0.5)

F29.5

46.8±0.3

0.10±0.02

45±4

7-13

备注:颜色尺寸可以依客户要求进行生产。

3、套管特性标准及试验方法:

No.

项目

性能要求

测试方法

1

外观

不可有污损、针孔、颜色不均、异入混入、和机械损伤。(依双方签订的异常限度)

将扩散膜切断成10mm

在日光灯下目视检测

2

外观

(不熔物)

见附件1中的《杂物测定图表》。

将扩散膜切断成10mm

在日光灯下目视检测,同《杂物测定图表》对比。

3

绝缘阻抗

2.0KV.AC×60秒不被击穿。

用耐压测试仪测试。

4

耐热性

电容器套胶入烘箱180℃×15分钟,无破裂褪色。

高温烘箱检测

5

耐溶剂性

表面磨损不明显。

将100mm印刷胶管入异丙醇浸渍60±10秒,用毛刷轻刷表面。

(不能接触丙酮、乙酸乙酯、二氯甲烷等有机溶剂)

6

密度

1.2-1.4(g/cm3)

ASTMD792

7

拉伸强度

>107(N/m2)

ASTMD638

8

断裂伸长率

>62.0%

ASTMD638

9

吸水率

<2.0%

ASTMD570

10

介电强度

>15(KV/mm)

ASTMD149

11

表面电阻率

>107(Ω)

ASTMD257

12

体积电阻率

>1014(Ω▪mm)

ASTMD257

13

阻燃性

HB

UL94

14

透光率

89.0±2.0%

1、固定标准灯(玻璃灯管未套膜测试光通量A,套扩

散膜测试光通量B;透光率=B/A)

2、60℃以下10000小时,同一支套膜灯管透光率变化在±2.0% 。(该产品不能使用于90℃以上,会因为材料结晶造成透光率下降5.0%)

15

温度测试

结果

1、LED光扩散膜已经实际点灯8000hr,测试PET扩散膜的YI值和透光率均没有发生变化。

4、使用方法:

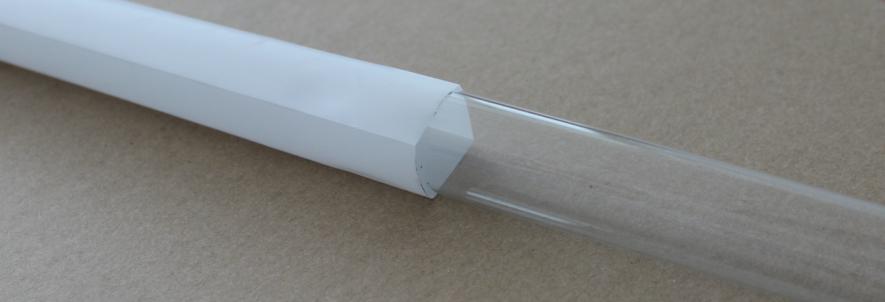

参照玻璃灯管的长度进行裁切光扩散膜,将裁切好的光扩散膜套在玻璃管上,放入恒温隧道炉70-75℃、5-8分钟进行收缩,待收缩好的管子冷却后检查外观无异常即可进行组装。



上一个:PET热收缩胶管                    下一个:返回列表

Copyright © 2017-2018 云林塑胶(深圳)有限公司 版权所有    粤ICP备20071274号    粤公网安备 44031102000509号
